PCB设计说明
一、功能简介:本板用于控制、驱动大功率逆变电源模块U5,包括微处理器U1为核心的数字逻辑控制电路,高速光藕U4,U6,U7,U8,U9构成的U5模块驱动和隔离电路,以及多路输出开关电源P1等电路。
二、布局说明:

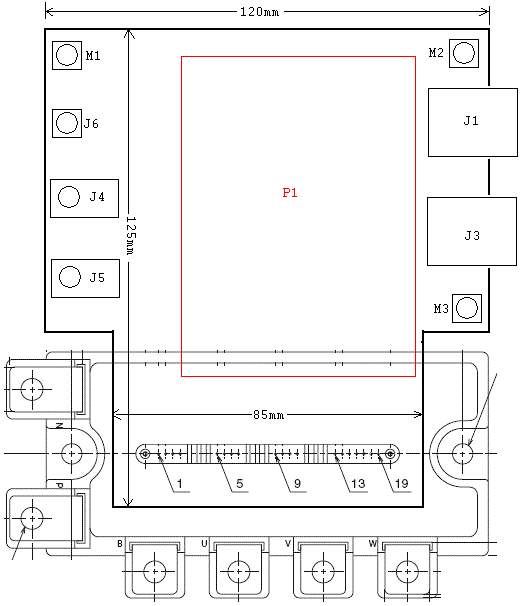

PCB尺寸和安装方式如上图所示,下方的模块U5背部固定在散热器上,整个板子下端通过U5信号连接器插在U5的顶部,PCB上方突出部分通过M1,M2,M3也固定在散热器上。各主要连接器的位置如图所示,其它器件的位置可以灵活设计。
三、布线说明:
本板采用双面
板结构,有40A电流从J4流入,经过U10后从J5流出,并且这段信号与J6之间有600V的直流电压,注意这些信号的载流和耐压设计,其它无特别之处
